MAZDA MODEL CX-5 2015 Manual del propietario (in Spanish)

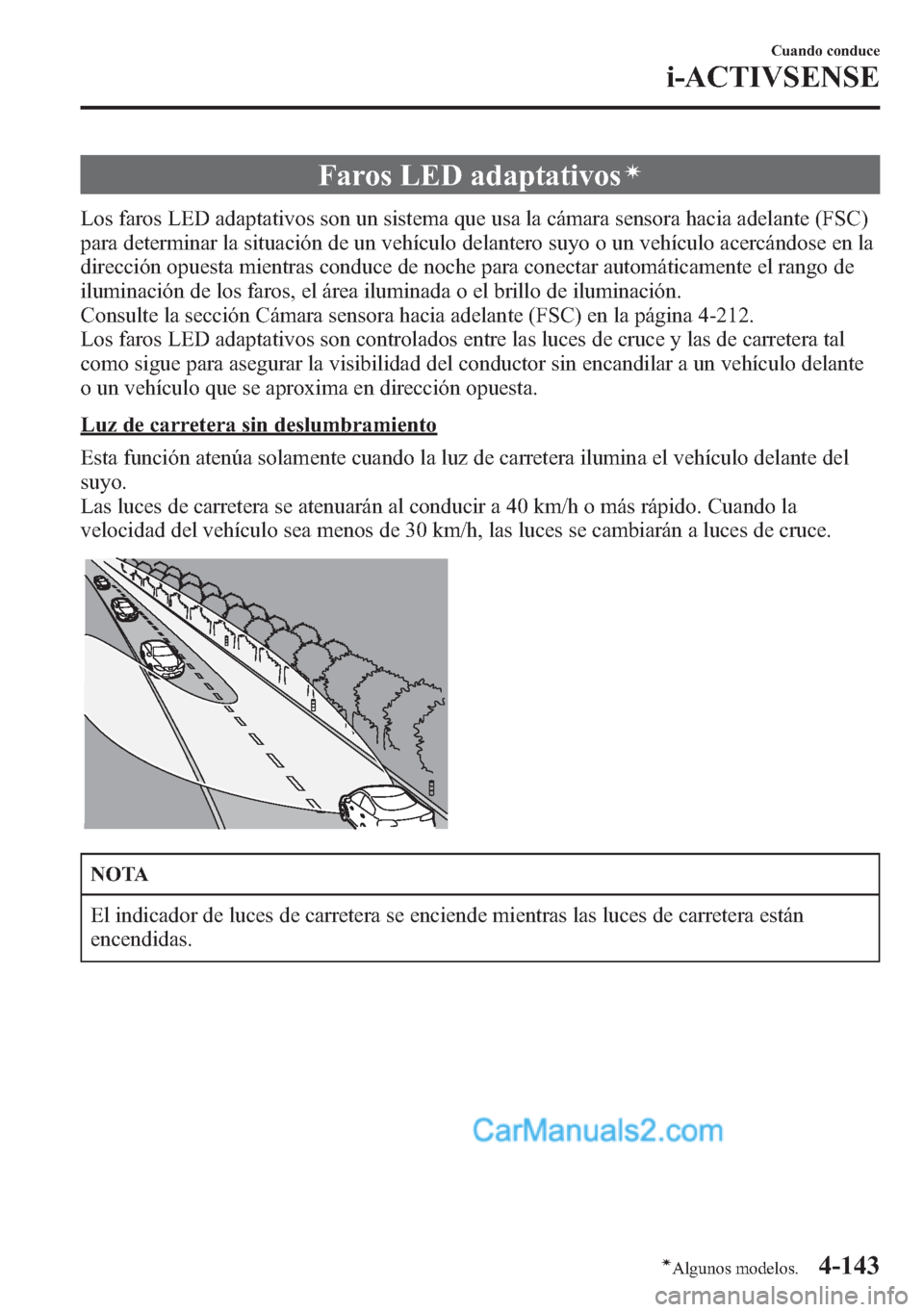

Faros LED adaptativosí
Los faros LED adaptativos son un sistema que usa la cámara sensora hacia adelante (FSC)
para determinar la situación de un vehículo delantero suyo o un vehículo acercándose en la
dirección opuesta mientras conduce de noche para conectar automáticamente el rango de
iluminación de los faros, el área iluminada o el brillo de iluminación.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-212.
Los faros LED adaptativos son controlados entre las luces de cruce y las de carretera tal
como sigue para asegurar la visibilidad del conductor sin encandilar a un vehículo delante
o un vehículo que se aproxima en dirección opuesta.
Luz de carretera sin deslumbramiento
Esta función atenúa solamente cuando la luz de carretera ilumina el vehículo delante del
suyo.
Las luces de carretera se atenuarán al conducir a 40 km/h o más rápido. Cuando la
velocidad del vehículo sea menos de 30 km/h, las luces se cambiarán a luces de cruce.
NOTA
El indicador de luces de carretera se enciende mientras las luces de carretera están
encendidas.
Cuando conduce
i-ACTIVSENSE
4-143íAlgunos modelos.

Luz de cruce de amplia gama
Esta función extiende el rango de iluminación de la luz emitida por las luces de cruce
mientras se conduce a una velocidad de 40 km/h o menos.
Modo de autopista
Esta función cambia el ángulo de iluminación de la luz emitida por los faros hacia arriba al
conducir en carreteras.
La distancia en la que los faros LED adaptativos puede detectar objetos varía dependiendo
de las condiciones de alrededor.
PRECAUCION
lNo modifique la suspensión o los faros, ni retire la cámara. De lo contrario, los faros
LED adaptativos podrían no funcionar normalmente.
lNo confíe excesivamente en los faros LED adaptativos y conduzca el vehículo
mientras presta suficiente atención a la seguridad. Si fuera necesario cambie
manualmente los faros entre luces de carretera y luces de cruce.
4-144
Cuando conduce
i-ACTIVSENSE

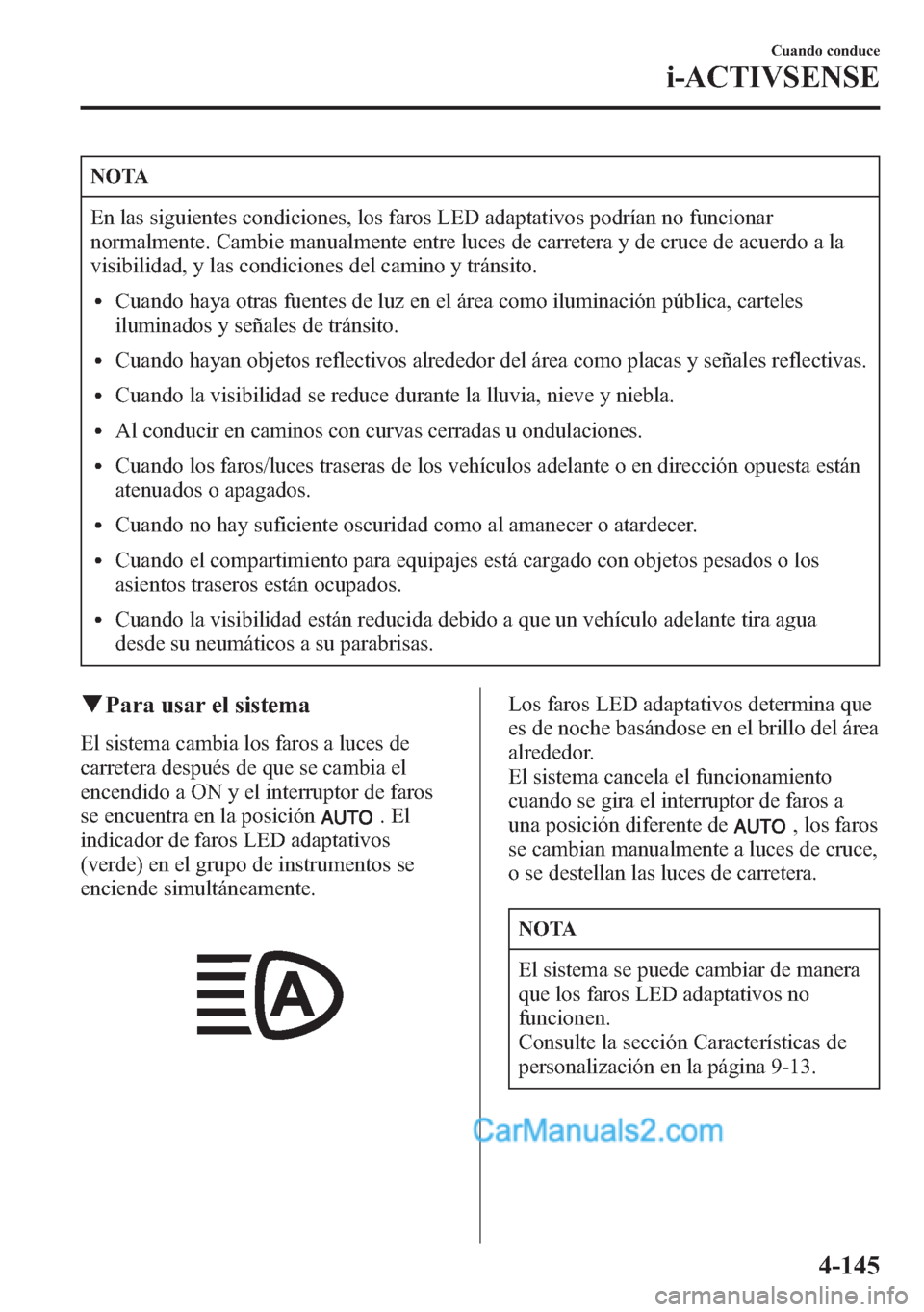

NOTA
En las siguientes condiciones, los faros LED adaptativos podrían no funcionar
normalmente. Cambie manualmente entre luces de carretera y de cruce de acuerdo a la
visibilidad, y las condiciones del camino y tránsito.
lCuando haya otras fuentes de luz en el área como iluminación pública, carteles
iluminados y señales de tránsito.
lCuando hayan objetos reflectivos alrededor del área como placas y señales reflectivas.
lCuando la visibilidad se reduce durante la lluvia, nieve y niebla.
lAl conducir en caminos con curvas cerradas u ondulaciones.
lCuando los faros/luces traseras de los vehículos adelante o en dirección opuesta están
atenuados o apagados.
lCuando no hay suficiente oscuridad como al amanecer o atardecer.
lCuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
lCuando la visibilidad están reducida debido a que un vehículo adelante tira agua
desde su neumáticos a su parabrisas.
qPara usar el sistema
El sistema cambia los faros a luces de
carretera después de que se cambia el
encendido a ON y el interruptor de faros
se encuentra en la posición
.El
indicador de faros LED adaptativos
(verde) en el grupo de instrumentos se
enciende simultáneamente.
Los faros LED adaptativos determina que
es de noche basándose en el brillo del área
alrededor.
El sistema cancela el funcionamiento
cuando se gira el interruptor de faros a
una posición diferente de
, los faros
se cambian manualmente a luces de cruce,
o se destellan las luces de carretera.
NOTA
El sistema se puede cambiar de manera
que los faros LED adaptativos no
funcionen.
Consulte la sección Características de
personalización en la página 9-13.
Cuando conduce
i-ACTIVSENSE
4-145

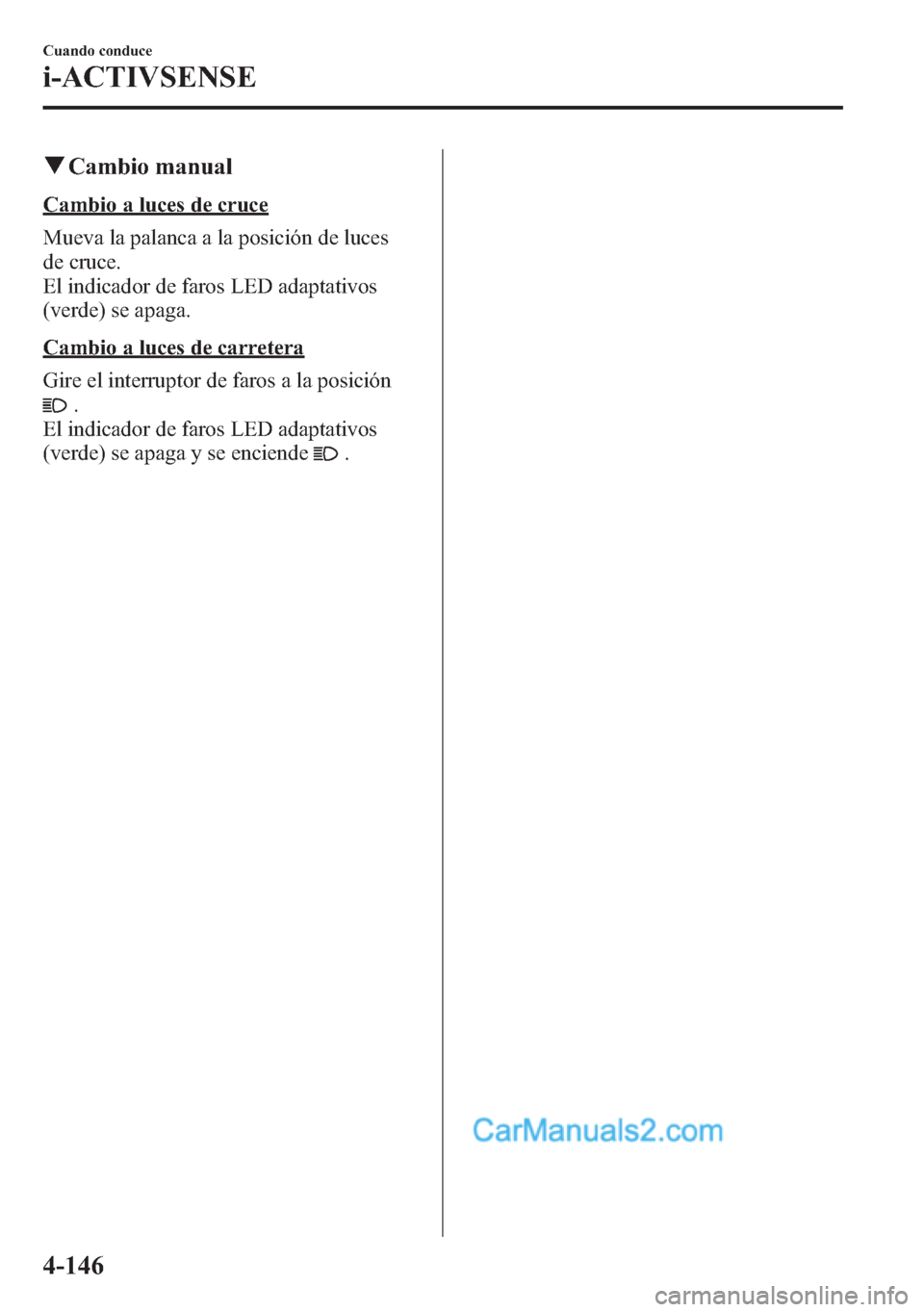

qCambio manual
Cambio a luces de cruce
Mueva la palanca a la posición de luces
de cruce.
El indicador de faros LED adaptativos
(verde) se apaga.
Cambio a luces de carretera
Gire el interruptor de faros a la posición
.
El indicador de faros LED adaptativos
(verde) se apaga y se enciende
.
4-146
Cuando conduce
i-ACTIVSENSE

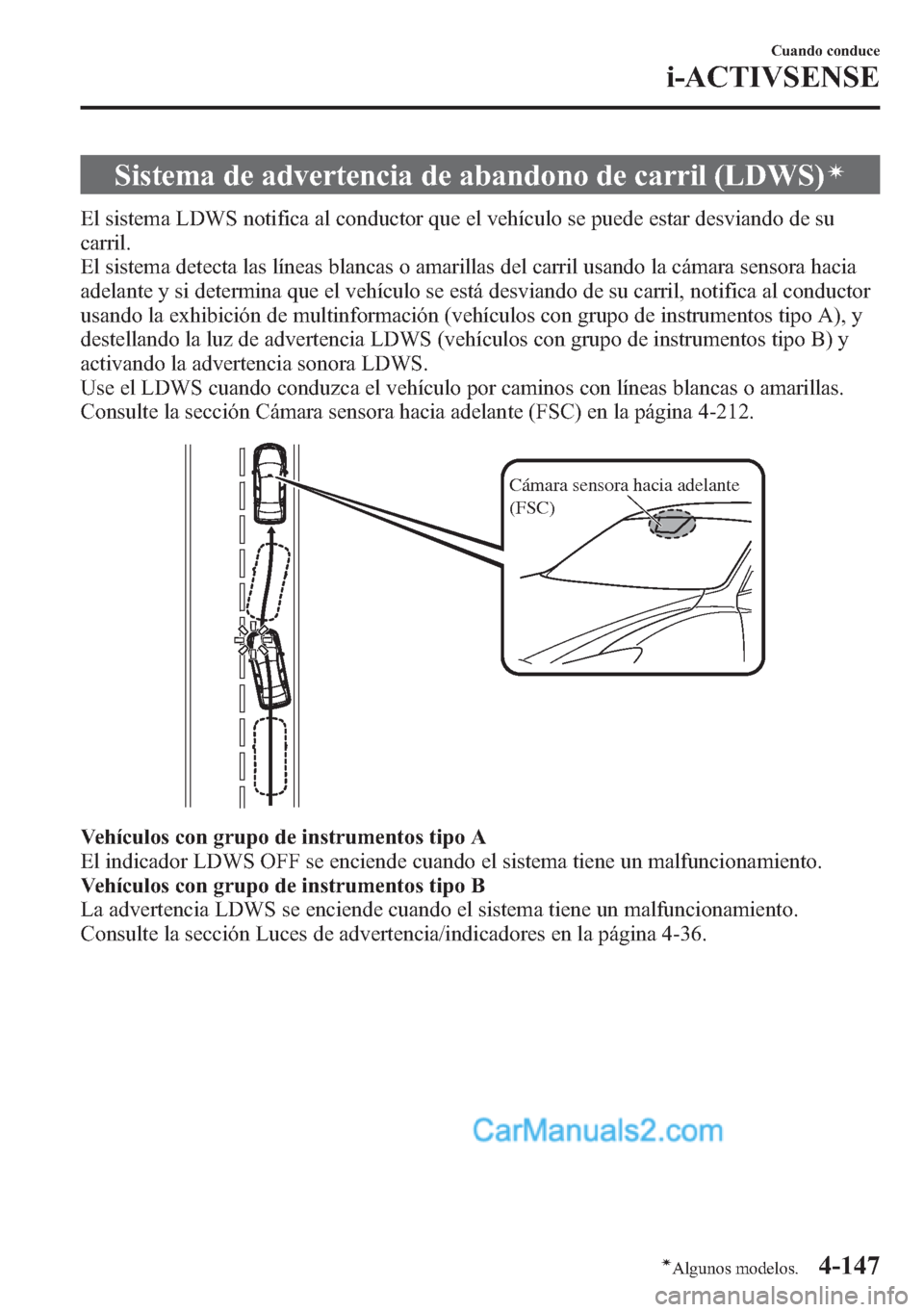

Sistema de advertencia de abandono de carril (LDWS)í
El sistema LDWS notifica al conductor que el vehículo se puede estar desviando de su
carril.
El sistema detecta las líneas blancas o amarillas del carril usando la cámara sensora hacia
adelante y si determina que el vehículo se está desviando de su carril, notifica al conductor
usando la exhibición de multinformación (vehículos con grupo de instrumentos tipo A), y
destellando la luz de advertencia LDWS (vehículos con grupo de instrumentos tipo B) y
activando la advertencia sonora LDWS.
Use el LDWS cuando conduzca el vehículo por caminos con líneas blancas o amarillas.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-212.
Cámara sensora hacia adelante
(FSC)
Vehículos con grupo de instrumentos tipo A
El indicador LDWS OFF se enciende cuando el sistema tiene un malfuncionamiento.
Vehículos con grupo de instrumentos tipo B
La advertencia LDWS se enciende cuando el sistema tiene un malfuncionamiento.
Consulte la sección Luces de advertencia/indicadores en la página 4-36.
Cuando conduce
i-ACTIVSENSE
4-147íAlgunos modelos.

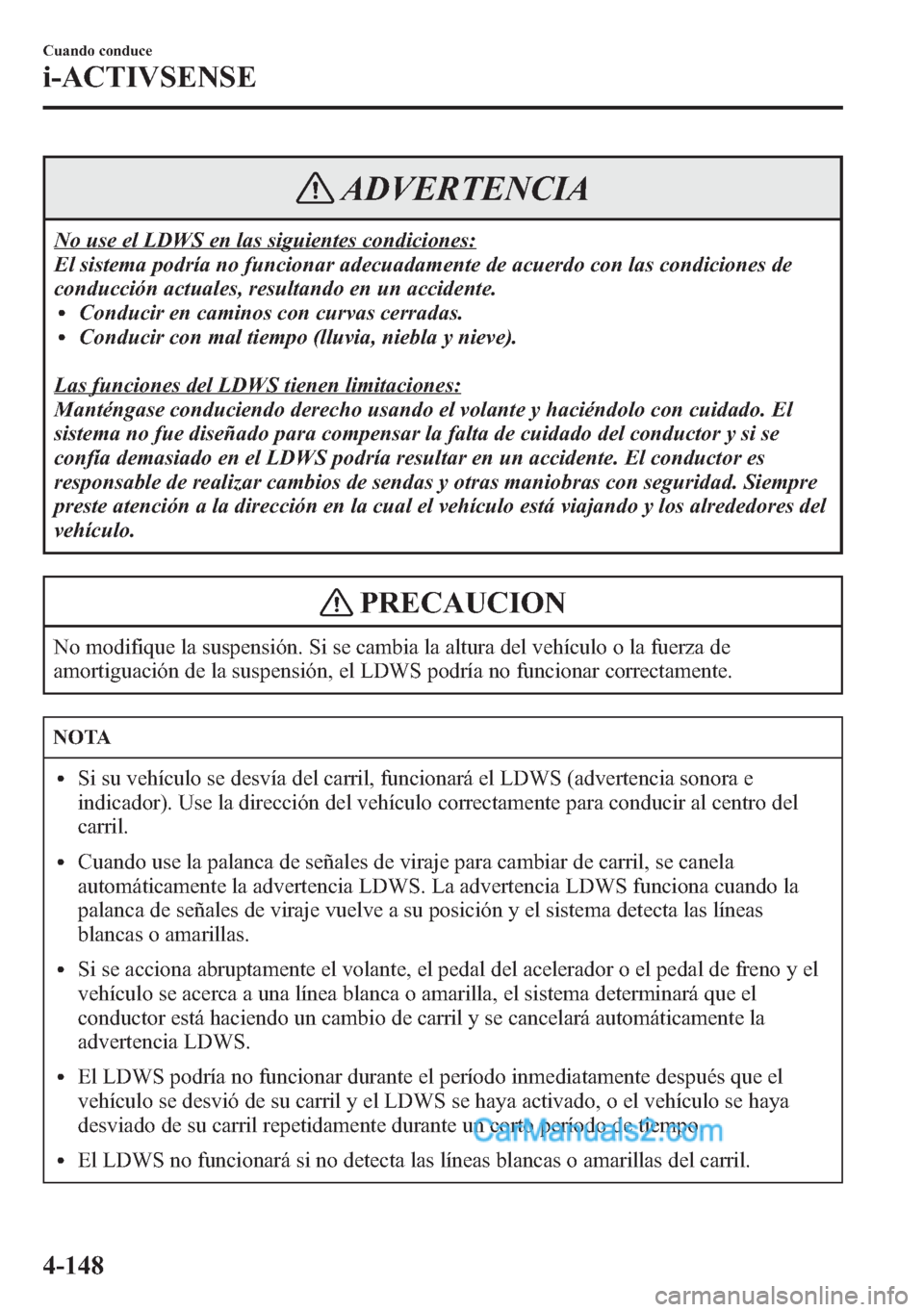

ADVERTENCIA
No use el LDWS en las siguientes condiciones:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, resultando en un accidente.
lConducir en caminos con curvas cerradas.lConducir con mal tiempo (lluvia, niebla y nieve).
Las funciones del LDWS tienen limitaciones:
Manténgase conduciendo derecho usando el volante y haciéndolo con cuidado. El
sistema no fue diseñado para compensar la falta de cuidado del conductor y si se
confía demasiado en el LDWS podría resultar en un accidente. El conductor es
responsable de realizar cambios de sendas y otras maniobras con seguridad. Siempre
preste atención a la dirección en la cual el vehículo está viajando y los alrededores del
vehículo.
PRECAUCION
No modifique la suspensión. Si se cambia la altura del vehículo o la fuerza de
amortiguación de la suspensión, el LDWS podría no funcionar correctamente.
NOTA
lSi su vehículo se desvía del carril, funcionará el LDWS (advertencia sonora e
indicador). Use la dirección del vehículo correctamente para conducir al centro del
carril.
lCuando use la palanca de señales de viraje para cambiar de carril, se canela
automáticamente la advertencia LDWS. La advertencia LDWS funciona cuando la
palanca de señales de viraje vuelve a su posición y el sistema detecta las líneas
blancas o amarillas.
lSi se acciona abruptamente el volante, el pedal del acelerador o el pedal de freno y el
vehículo se acerca a una línea blanca o amarilla, el sistema determinará que el
conductor está haciendo un cambio de carril y se cancelará automáticamente la
advertencia LDWS.
lEl LDWS podría no funcionar durante el período inmediatamente después que el
vehículo se desvió de su carril y el LDWS se haya activado, o el vehículo se haya
desviado de su carril repetidamente durante un corto período de tiempo.
lEl LDWS no funcionará si no detecta las líneas blancas o amarillas del carril.
4-148
Cuando conduce
i-ACTIVSENSE

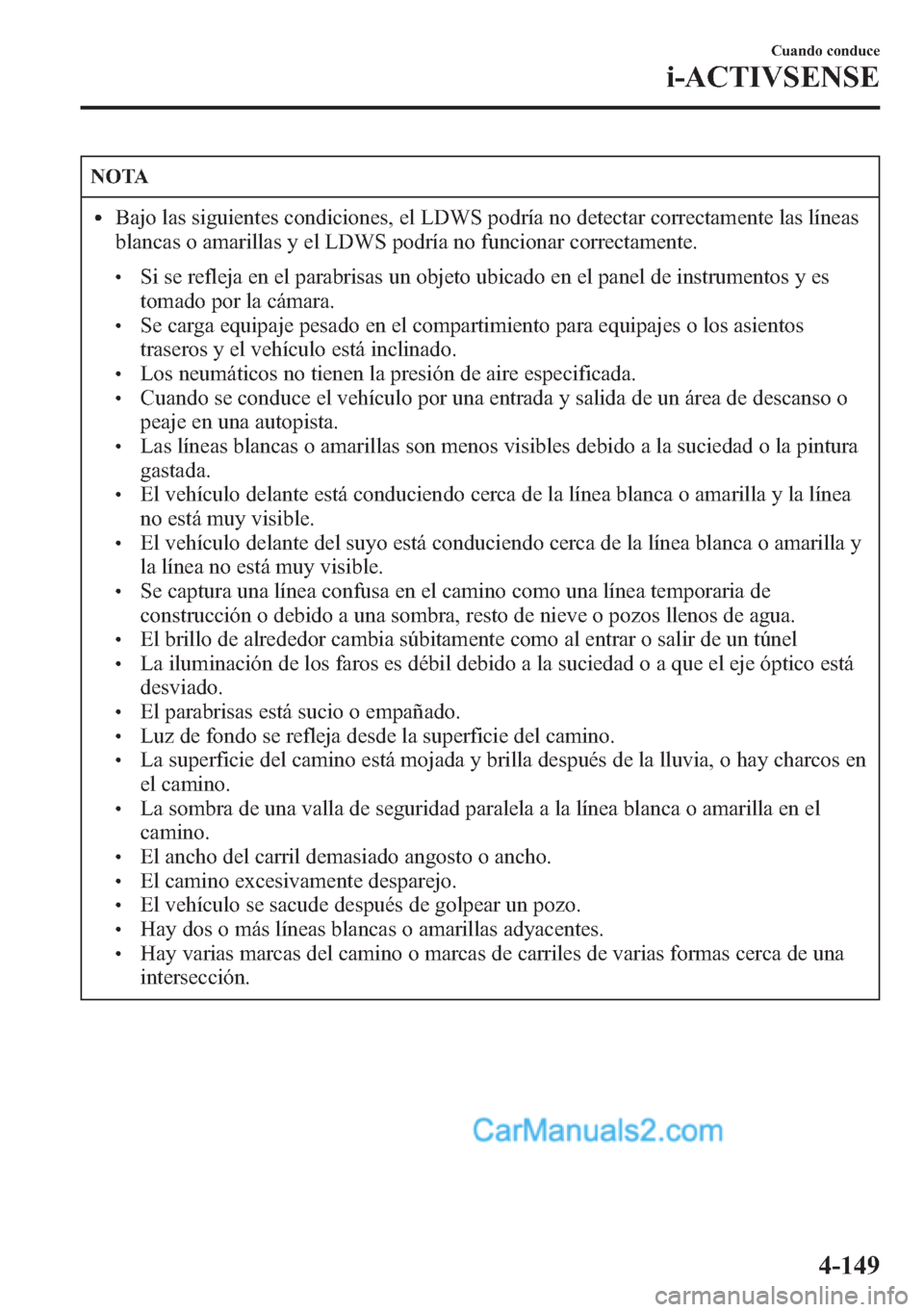

NOTA
lBajo las siguientes condiciones, el LDWS podría no detectar correctamente las líneas
blancas o amarillas y el LDWS podría no funcionar correctamente.
lSi se refleja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
lSe carga equipaje pesado en el compartimiento para equipajes o los asientos
traseros y el vehículo está inclinado.
lLos neumáticos no tienen la presión de aire especificada.lCuando se conduce el vehículo por una entrada y salida de un área de descanso o
peaje en una autopista.
lLas líneas blancas o amarillas son menos visibles debido a la suciedad o la pintura
gastada.
lEl vehículo delante está conduciendo cerca de la línea blanca o amarilla y la línea
no está muy visible.
lEl vehículo delante del suyo está conduciendo cerca de la línea blanca o amarilla y
la línea no está muy visible.
lSe captura una línea confusa en el camino como una línea temporaria de
construcción o debido a una sombra, resto de nieve o pozos llenos de agua.
lEl brillo de alrededor cambia súbitamente como al entrar o salir de un túnellLa iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
lEl parabrisas está sucio o empañado.lLuz de fondo se refleja desde la superficie del camino.lLa superficie del camino está mojada y brilla después de la lluvia, o hay charcos en
el camino.
lLa sombra de una valla de seguridad paralela a la línea blanca o amarilla en el
camino.
lEl ancho del carril demasiado angosto o ancho.lEl camino excesivamente desparejo.lEl vehículo se sacude después de golpear un pozo.lHay dos o más líneas blancas o amarillas adyacentes.lHay varias marcas del camino o marcas de carriles de varias formas cerca de una
intersección.
Cuando conduce
i-ACTIVSENSE
4-149

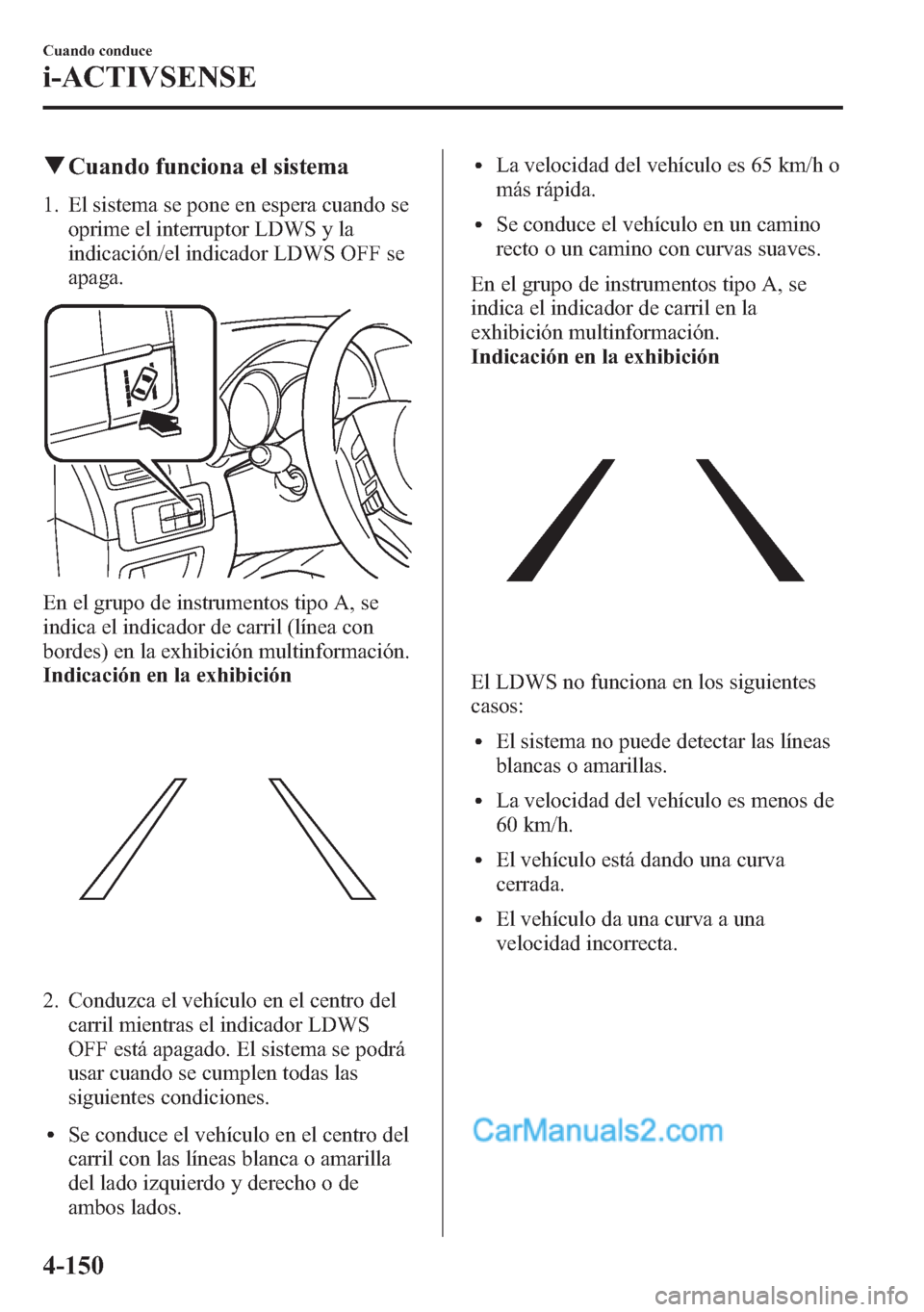

qCuando funciona el sistema
1. El sistema se pone en espera cuando se
oprime el interruptor LDWS y la
indicación/el indicador LDWS OFF se
apaga.
En el grupo de instrumentos tipo A, se
indica el indicador de carril (línea con
bordes) en la exhibición multinformación.
Indicación en la exhibición
2. Conduzca el vehículo en el centro del
carril mientras el indicador LDWS
OFF está apagado. El sistema se podrá
usar cuando se cumplen todas las
siguientes condiciones.
lSe conduce el vehículo en el centro del
carril con las líneas blanca o amarilla
del lado izquierdo y derecho o de
ambos lados.
lLa velocidad del vehículo es 65 km/h o
más rápida.
lSe conduce el vehículo en un camino
recto o un camino con curvas suaves.
En el grupo de instrumentos tipo A, se
indica el indicador de carril en la
exhibición multinformación.
Indicación en la exhibición
El LDWS no funciona en los siguientes
casos:
lEl sistema no puede detectar las líneas
blancas o amarillas.
lLa velocidad del vehículo es menos de
60 km/h.
lEl vehículo está dando una curva
cerrada.
lEl vehículo da una curva a una
velocidad incorrecta.
4-150
Cuando conduce
i-ACTIVSENSE

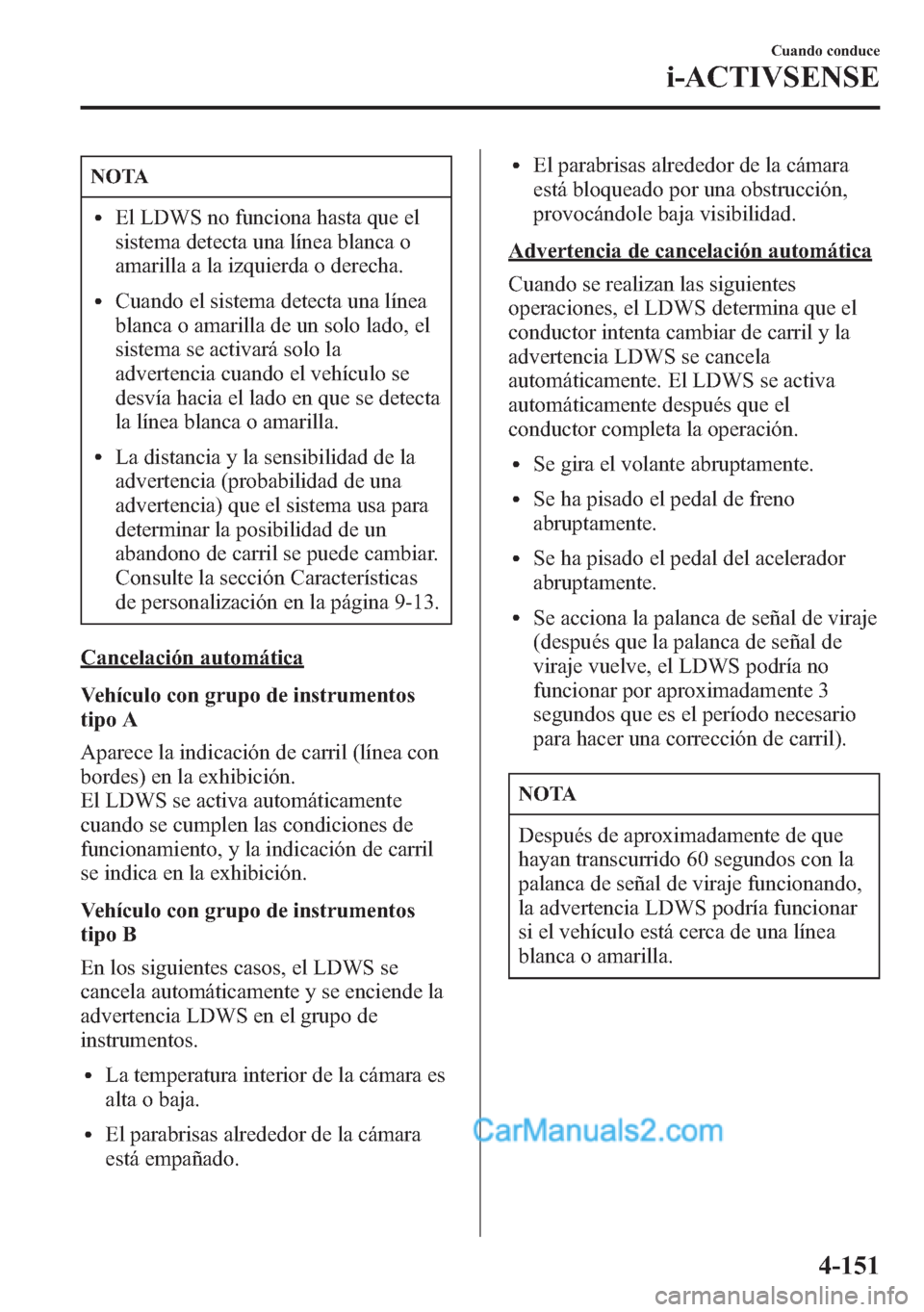

NOTA
lEl LDWS no funciona hasta que el
sistema detecta una línea blanca o
amarilla a la izquierda o derecha.
lCuando el sistema detecta una línea
blanca o amarilla de un solo lado, el
sistema se activará solo la
advertencia cuando el vehículo se
desvía hacia el lado en que se detecta
la línea blanca o amarilla.
lLa distancia y la sensibilidad de la
advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
Consulte la sección Características
de personalización en la página 9-13.
Cancelación automática
Vehículo con grupo de instrumentos
tipo A
Aparece la indicación de carril (línea con
bordes) en la exhibición.
El LDWS se activa automáticamente
cuando se cumplen las condiciones de
funcionamiento, y la indicación de carril
se indica en la exhibición.
Vehículo con grupo de instrumentos
tipo B
En los siguientes casos, el LDWS se
cancela automáticamente y se enciende la
advertencia LDWS en el grupo de
instrumentos.
lLa temperatura interior de la cámara es
alta o baja.
lEl parabrisas alrededor de la cámara
está empañado.
lEl parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.
Advertencia de cancelación automática
Cuando se realizan las siguientes
operaciones, el LDWS determina que el
conductor intenta cambiar de carril y la
advertencia LDWS se cancela
automáticamente. El LDWS se activa
automáticamente después que el
conductor completa la operación.
lSe gira el volante abruptamente.
lSe ha pisado el pedal de freno
abruptamente.
lSe ha pisado el pedal del acelerador
abruptamente.
lSe acciona la palanca de señal de viraje
(después que la palanca de señal de
viraje vuelve, el LDWS podría no
funcionar por aproximadamente 3
segundos que es el período necesario
para hacer una corrección de carril).
NOTA
Después de aproximadamente de que
hayan transcurrido 60 segundos con la
palanca de señal de viraje funcionando,
la advertencia LDWS podría funcionar
si el vehículo está cerca de una línea
blanca o amarilla.
Cuando conduce
i-ACTIVSENSE
4-151

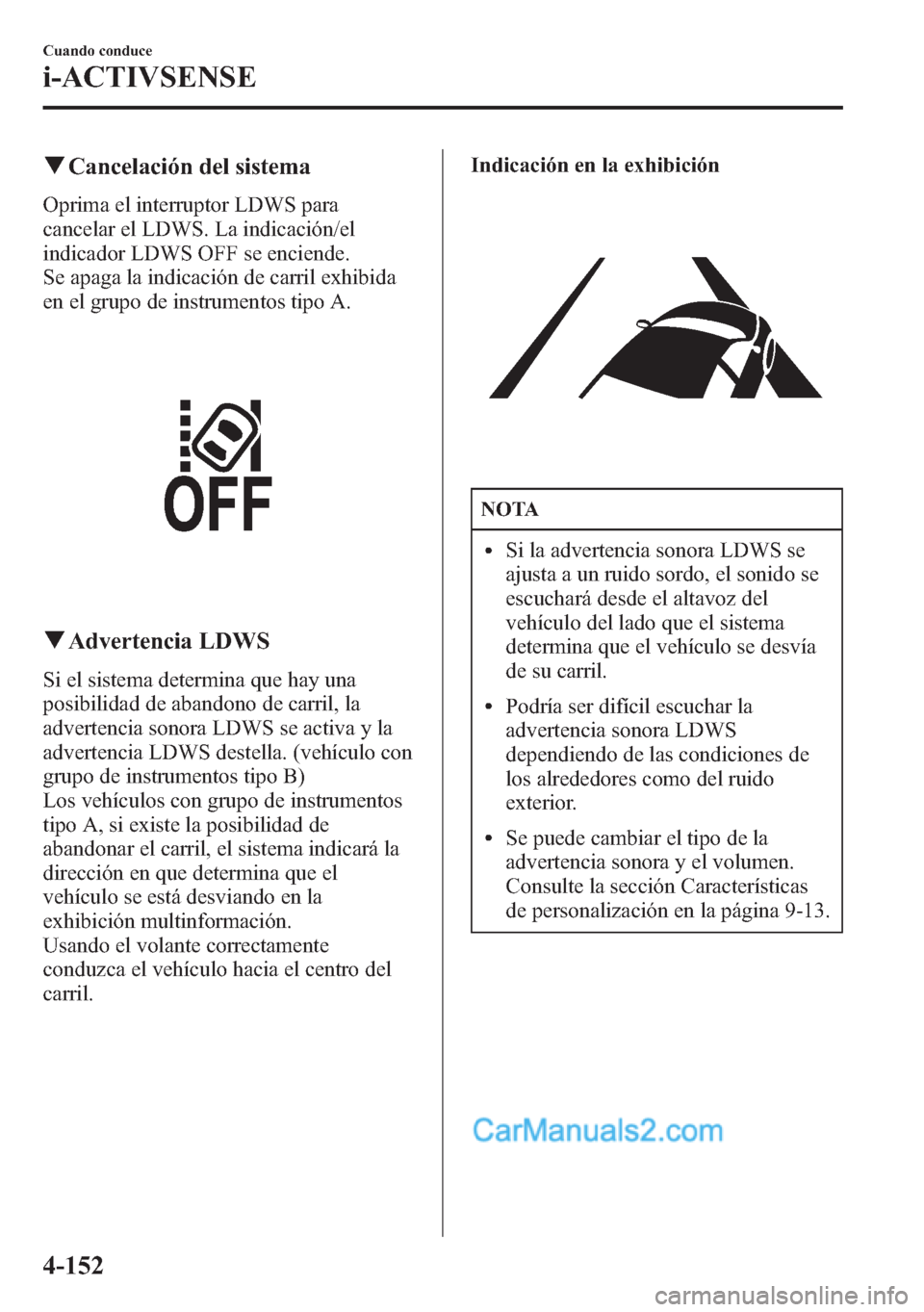

qCancelación del sistema
Oprima el interruptor LDWS para
cancelar el LDWS. La indicación/el
indicador LDWS OFF se enciende.
Se apaga la indicación de carril exhibida
en el grupo de instrumentos tipo A.
qAdvertencia LDWS
Si el sistema determina que hay una
posibilidad de abandono de carril, la
advertencia sonora LDWS se activa y la
advertencia LDWS destella. (vehículo con
grupo de instrumentos tipo B)
Los vehículos con grupo de instrumentos
tipo A, si existe la posibilidad de
abandonar el carril, el sistema indicará la
dirección en que determina que el
vehículo se está desviando en la
exhibición multinformación.
Usando el volante correctamente
conduzca el vehículo hacia el centro del
carril.Indicación en la exhibición
NOTA
lSi la advertencia sonora LDWS se
ajusta a un ruido sordo, el sonido se
escuchará desde el altavoz del
vehículo del lado que el sistema
determina que el vehículo se desvía
de su carril.
lPodría ser difícil escuchar la
advertencia sonora LDWS
dependiendo de las condiciones de
los alrededores como del ruido
exterior.
lSe puede cambiar el tipo de la
advertencia sonora y el volumen.
Consulte la sección Características
de personalización en la página 9-13.
4-152
Cuando conduce
i-ACTIVSENSE
